Лептир вентил са заптивањем од метала на метал

Лептир вентил GYPYD363H, тврдо заварен, оптимизован је од стране нашег техничког особља након што је апсорбовао структуру и карактеристике сличних страних производа и превазишао недостатке који постоје у употреби оригиналних производа, чинећи његов век трајања издржљивијим, а заптивање поузданијим. Лептир вентил усваја тродимензионални ексцентрични принцип дизајна, а заптивни пар се састоји од два преклапајућа конусне нагнуте делове. Након ексцентричности тела вентила и седишта вентила, центар ротације лептир плоче може остварити тренутни контакт и раздвајање отварања и затварања. Лавиринтско заптивање се остварује аминираном структуром заптивног прстена лептир плоче од метала и графита, што не само да може смањити обртни момент вентила, већ и осигурати перформансе заптивања лептир вентила. Лептир вентил под притиском усваја смањење ексцентричности и повећање чврстоће лептир плоче, вратила вентила и актуатора како би се остварило нулто цурење двосмерног заптивања улазног и излазног улаза.

Структурне карактеристике

1. Компактна структура, мале величине, мала тежина, флексибилан рад, једноставан за употребу;

2. Усвојена је тродимензионална ексцентрична вишеслојна тврда заптивна структура, а њене перформансе заптивања су поуздане и достижу нулто цурење;

3. Вентил нема прирубницу, што доноси велику практичност и лепоту изолацији и омотачу цевовода; 4. Има карактеристике високе температуре, високог притиска, отпорности на корозију и отпорности на хабање.

Стандард извршења

Дизајн и производња: GB/T12238, JB/T8527

Величина заваривања: GB/T12224

Дужина структуре: GB/T122

Тест и инспекција: GB/T13927, JB/T9092

Параметар перформанси

Применљива температура: Угљенични челик: -29℃~425'℃ Нерђајући челик: -409C~600°

Облик преноса: пужни погон, пнеуматски погон, електрични погон, хидродинамички погон

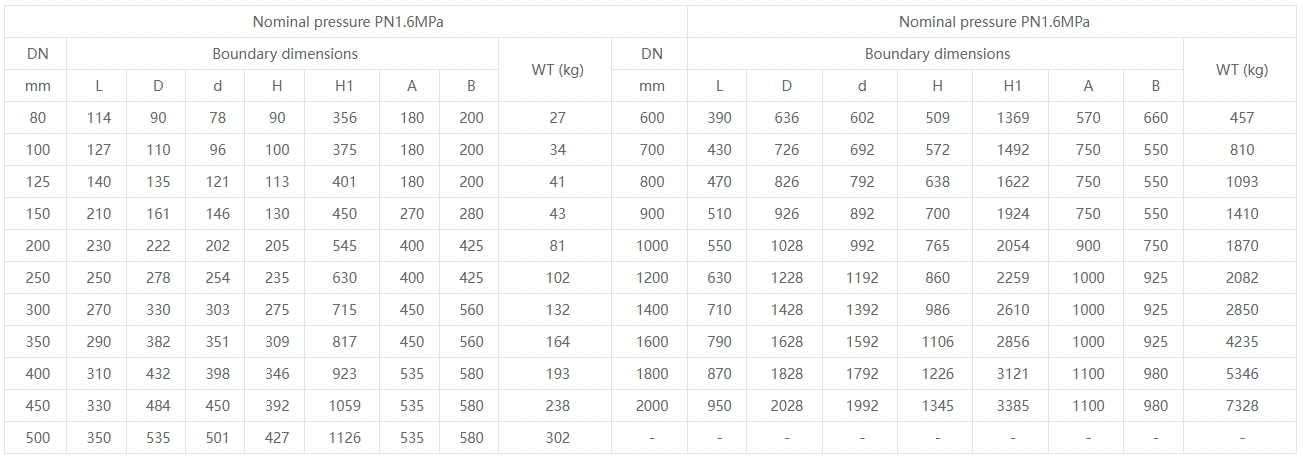

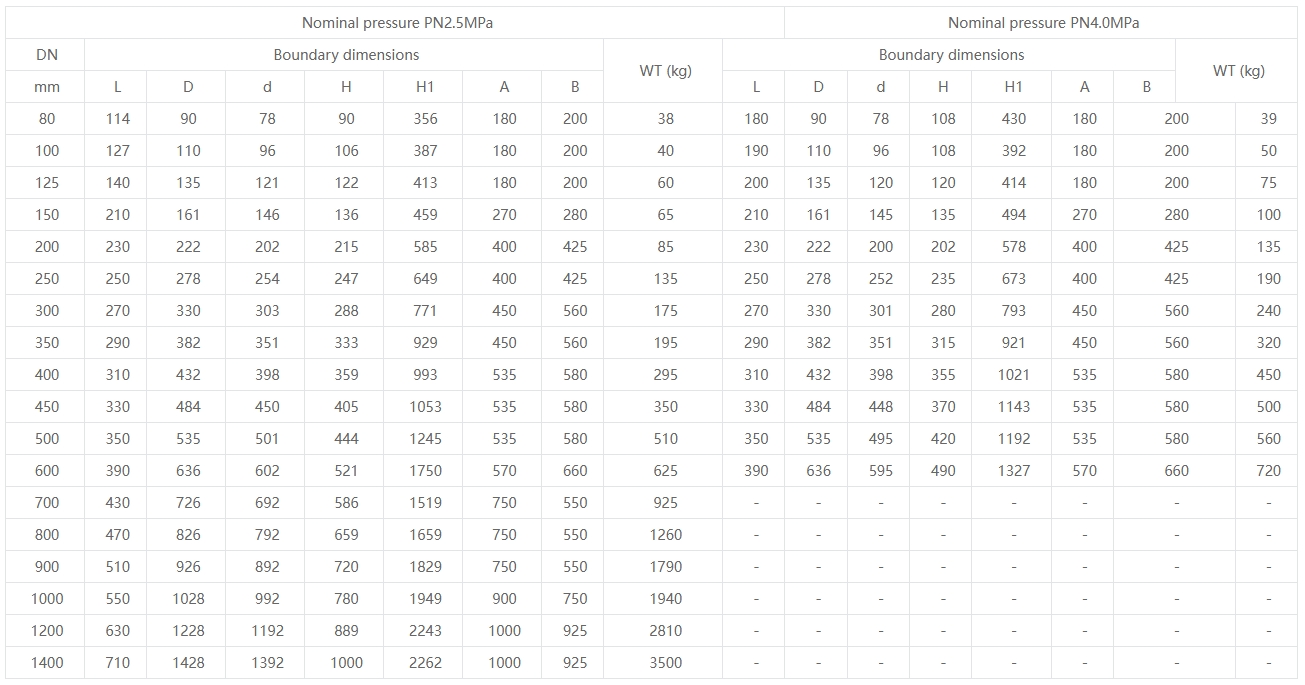

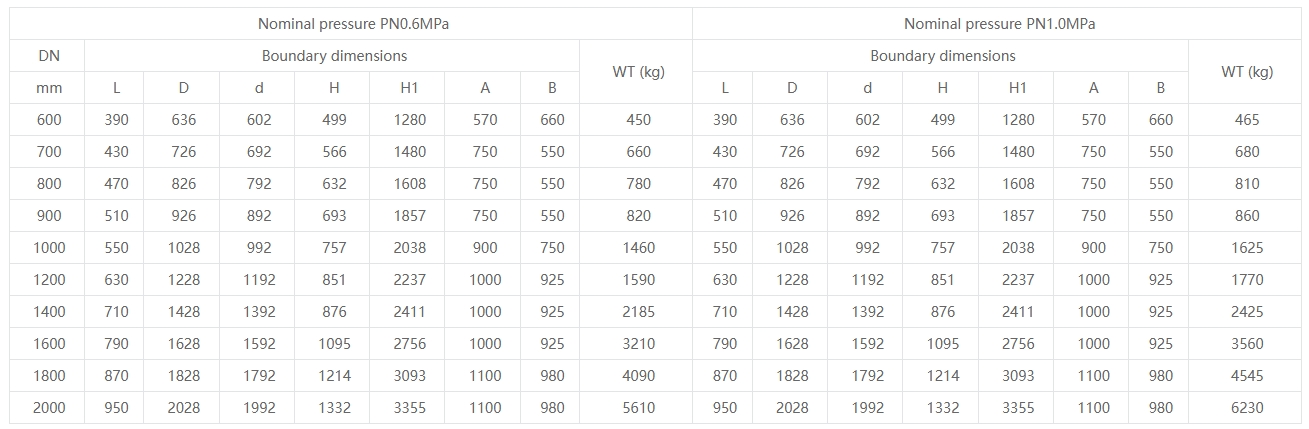

Димензије производа
